工典科技
【乐泰瞬干胶】乐泰瞬干胶的知识讲堂
汉高乐泰的瞬干胶到底有哪些巨大的优势？
乐泰瞬干胶应该如何正确的使用？
现在，让你全面了解乐泰瞬干胶的那些事儿。
问一: 我们为什么推荐使用乐泰瞬干胶？
乐泰瞬干胶的优势
问二:什么是白化现象？乐泰瞬干胶有什么使用技巧吗?
白化或雾化是一种现象，是指当氰基丙烯酸酯单体挥发掉一部分后，与周围环境中的水分发生反应，然后落回的部分，便会留下白色粉末状的残留。容易产生白化的胶水型号有乐泰瞬干胶406（loctite406）、loctite乐泰401胶水、超乐泰411瞬干胶、超乐泰480瞬干胶（炫酷应用：实际上，侦探会在犯罪现场用它来查找指纹）。有几种方法可以防白化，例如，装配区域保持良好通风，应用少量粘合剂，和／或快速固化粘合剂。另一种选择就是，使用乐泰低气味／低白化瞬干胶，挥发更少，白化的可能性更低。

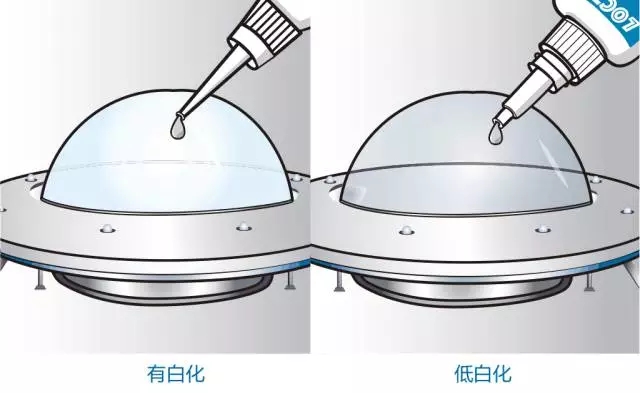

瞬干胶有白化与低白化
乐泰4090：高粘度，在室温下提供快速固定，提供良好的温度和耐湿性、抗震性。
乐泰406：低粘度，适用于塑料、弹性材料的快速粘合。
乐泰4062：应用于塑料和橡胶，微管。
乐泰瞬干胶
问四：影响瞬干胶固化速度的因素有哪些?
影响因素有以下几个方面：酸性稳定剂、单体、基材、空气的湿度、温度、粘合基材之间的间隙
问五:表面不敏感是什么意思？
瞬干胶具有酸稳定性，需要弱碱（即水分）进行反应。因此酸性基质（例如，纸和重铬酸锌钢）或部件上的残留（例如醋）会减缓或甚至阻止快干胶固化。另一方面，配制出的表面不敏感的瞬干胶（氰基丙烯酸酯）粘合剂，在非活性和活性表面以及干燥的气候下，其反应速度远比传统瞬干胶粘合剂更快，而且粘结一致性和可靠性更高。

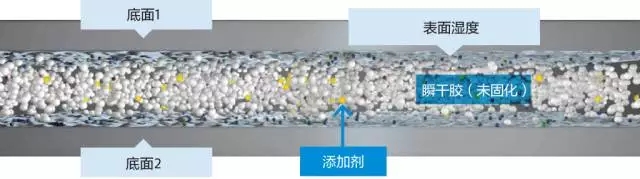

瞬干胶表面
问六: 如何使瞬干胶韧性增加？
有几种方法可增加瞬干胶的韧性，但是最受欢迎的方式是使用橡胶或酸酐增韧剂。增韧剂是用来吸收和分散应用于粘合剂胶层的冲击和压力，获得更坚韧的粘结。韧化的瞬干胶：如果冲击负载，韧化的瞬干胶可通过吸收冲击力来防止开裂蔓延至粘层。此外，增强了热性能，并且在潮湿的环境下抗金属粘结。

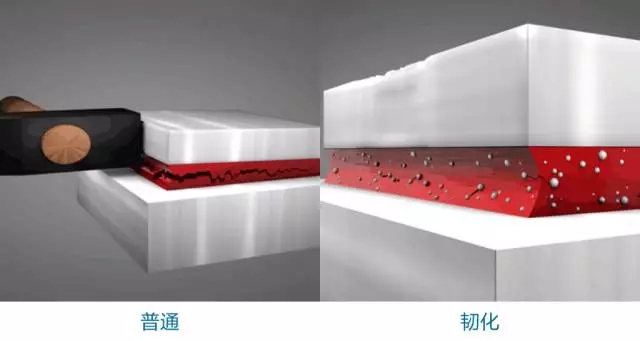

瞬干胶普通与韧化
问七: 若手指被粘合，该如何分开？
水指被乐泰瞬干胶粘住
由于具有较高的水分含量，瞬干胶会快速地将皮肤粘合。一种简单方法就是在粘结缝隙处转动钢笔或铅笔，在胶层上施加剥离力，就可以将手指间的皮肤分离。也可以尝试温水和肥皂。
问八: 固定时间和固化时间的区别是什么？
当粘结强度大到足以对装配进行处理，而不会影响到粘合剂的长期强度时，粘合剂则已经“固定”。在实验室中，固定时间等于粘结面积为0.5’’X1’’的搭接样件能够支撑3kg重物至少5秒钟时所需的时间。对于瞬干胶，这个时间通常是几秒钟。当粘合剂已经达到其最高粘结强度时，就实现了完全固化。对于瞬干胶，这个时间通常是24小时。
问九: 瞬干胶会受到何种类型的溶剂／化学品的侵蚀？
一般情况下，氰基丙烯酸酯粘合剂对非极性溶剂（如：机油、乙醚和甲苯）具有很好的抗性，但是对强极性有机溶剂（如：烧碱、乙酸、丙酮等）的抗性较差。欲了解更具体的耐化学腐蚀性数据，请咨询产品TDS。
问十: 瞬干胶底涂应在何时使用？
瞬干胶底涂是预先涂敷的溶剂型产品，用于促进“非活性”表面的粘连（并非固化速度），使其可以和氰基丙烯酸酯粘合剂粘结。涂敷粘合剂之前，必须等溶剂型底涂挥发干燥（通常小于1分钟）。不建议在所有基材上都使用底涂，因此，如需了解详细的数据，建议咨询产品TDS。
对于任何乐泰快干胶，要获得出色的效果，请确保表面干净、无油。乐泰770尤其适合适用于聚丙烯（PP）、聚乙烯（PE）等聚烯烃塑料。有多种材料混合的情况下，底涂只应涂覆在难粘基材上。
瞬干胶底涂
问十一: 瞬干胶促进剂应在何时使用？
瞬干胶促进剂是预先涂覆或事后涂敷的溶剂型产品，用来提高固化速度和／或提升氰基丙烯酸酯粘合剂的填隙能力。它们也可以在事后涂敷，以便固化从粘结缝挤出的氰基丙烯酸酯树脂，或者将电线等事物固定到合适的位置。它们在冬季非常寒冷干燥的环境中尤其有用。
问十二: 为何建议在玻璃上不使用瞬干胶？
玻璃上使用乐泰瞬干胶
瞬干胶在粘接玻璃时，最初阶段的强度是度大的，随着时间推移，迅速降低。而玻璃的基本性质导致乐泰瞬干胶固化速度非常快，很有可能产生在玻璃附近的胶层直接产生较高的分子水平的应力。由于接缝处的收缩和扩张以及温度变化，或水分的水解侵蚀等，长此以往，这种高应力会使胶层周围的固化聚合物容易发生化学和物理退化。所以当用于玻璃基材等的粘结时，接缝处无法实现永久性粘结。
